- 行業資訊

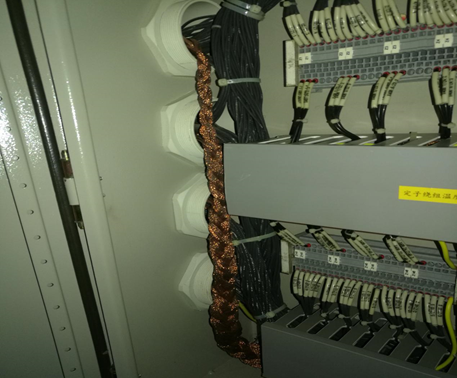

在西南某水力發電廠，因電廠左岸主、副廠房位置地層下部存在煤層，長期釋放出較大量H2S（硫化氫）氣體，廠房內即可聞到較重氣味，H2S氣體和長期處于潮濕環境地下廠房中的濕氣會形成濕硫化氫氣體環境，具有極強的腐蝕能力，電氣元件被腐蝕后經常發生跳變等狀況。
電廠、泰士特和某煤礦研究院等單位共同合作做了大量的分析，并通過加強通風等措施進行了處置，濃度雖有所降低，但未能從根本上解決電氣元件被腐蝕的問題。

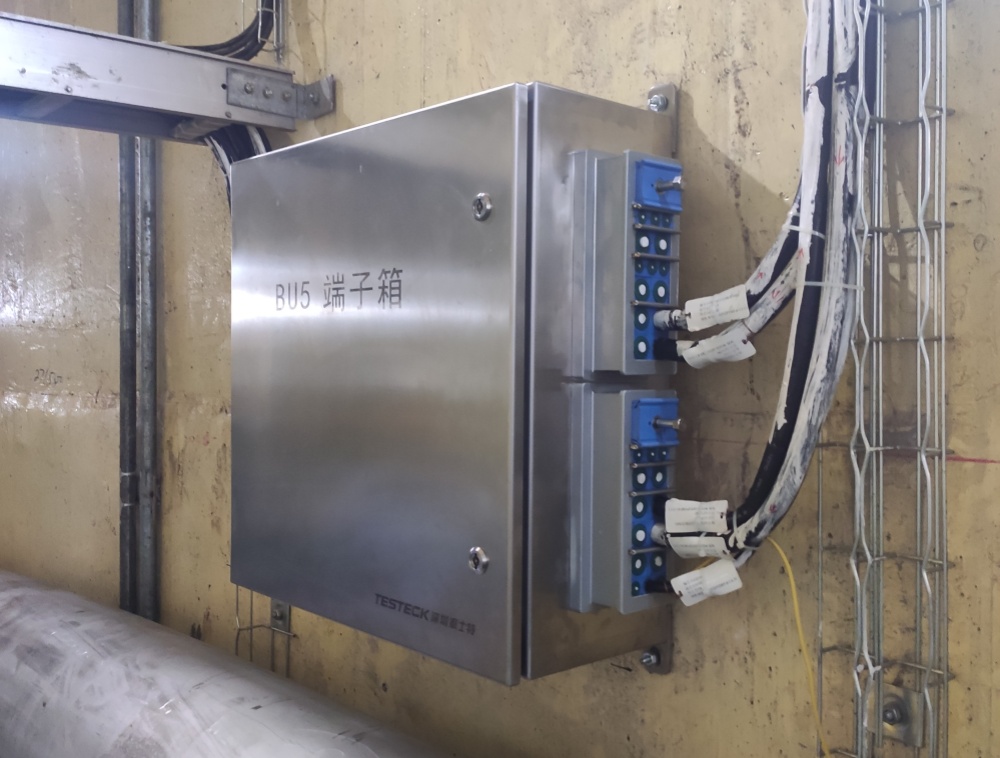

在泰士特科技和電廠工程師共同努力下，研究開發的氣密減振電氣箱在電廠應用，旨在通過密封隔離的方式隔離析出的H2S氣體。在經過4年機組運行檢驗后，電廠工作人員對產品和解決方案給予了高度評價。
電廠測控分部主任表示：氣密減振電氣箱不僅解決了隔離H2S氣體的問題，其減振特性還防止了機組振動造成的電氣連接點松脫問題，相比以往，自應用氣密減振電氣箱4年以來，班組成員的檢修工作量極度降低，幾乎未再發生以往經常跳變的故障。
該項目獲得三峽集團創新成果等多項獎勵。
深圳泰士特科技向客戶提供氣密減振電氣箱具有IP68密封等級、較佳的抗腐蝕性能、防火、支持冗余設計及防電纜意外扯拽等功能。此外，該密封電氣箱可應用于其他惡劣工況下，為用戶解決潮濕、淋雨等造成的困擾。
自成立以來，已為國內外800多個客戶實施了2000多項項目改造。客戶遍及國網、南網、華能、大唐、華電、國電、中電投、東電、哈電、ALSTOM、VOITH、三峽集團、特變電工等。
延伸閱讀
腐蝕機理分析
由于多數端子排導體、導線及接線端子或采用銅制造或表面采用鍍銀處理以減小電阻，通過查詢資料，對腐蝕機理進行了研究。
故障事例1，銀配線導通不良。
用電子顯微鏡觀察發生故障的電子儀器基板配線表面，發現銀配線部分有花狀結晶。
使用EPMA對該結晶部分的斷面進行元素分析，發現結晶為腐蝕生成物的硫化銀，結晶下方的銀配線也變細了。
最終通過分析結果推定，該故障的原因為腐蝕引起的配線導通不良。
故障示例2，鍍銀銅導線斷路。
用電子顯微鏡觀察發生故障的電子儀器的導線表面，發現導線表面有部分剝離。
對該剝離部分的斷面使用TEM（透過型電子顯微鏡）分析，發現應被銀覆蓋的銅被腐蝕，從銀表面分析出了硫化銅。
根據分析結果得知，判斷故障原因為腐蝕生成物剝離后引起了斷路。
腐蝕對金屬導體的影響及抗腐蝕性研究：

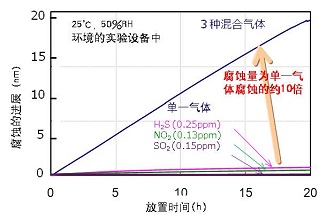

通針對硫化氫、二硫化氮和二氧化硫環境下做了模擬試驗：
