電廠測控專業的專工都知道，每到機組檢修時，定子繞組的耐壓測試是一份十分關鍵且繁雜的工作，需要將機組全部的定子測溫電阻進行短接，然后測試其耐壓等級。而將機組定子測溫電阻進行短接，雖然是一個簡單并沒有較高技術含量的工作，一些技術人員仍然在采用使用電線短接的方式，部分電廠雖然采用了插拔式短接排的方式進行短接，但其工作量卻很大，令工作人員十分頭痛。另外，采用電線短接的方式還容易出線漏接、接觸不可靠等問題。
基于上述需求，Testeck和三峽集團某電廠成立攻關小組，設計應用了基于定子繞組耐壓測試短接的插拔式連接器，取得了良好的效果。該成果實現了在進行定子耐壓測試時，僅需將端子箱內的若干個連接器對插即可實現短接，測試后將連接器拔下即可將短接的測溫電阻斷開，十分便利。

上述攻關項目得到業主的肯定和贊譽，并在三峽集團項目評優中獲得獎項，目前已在三峽集團內其它電廠推廣應用。

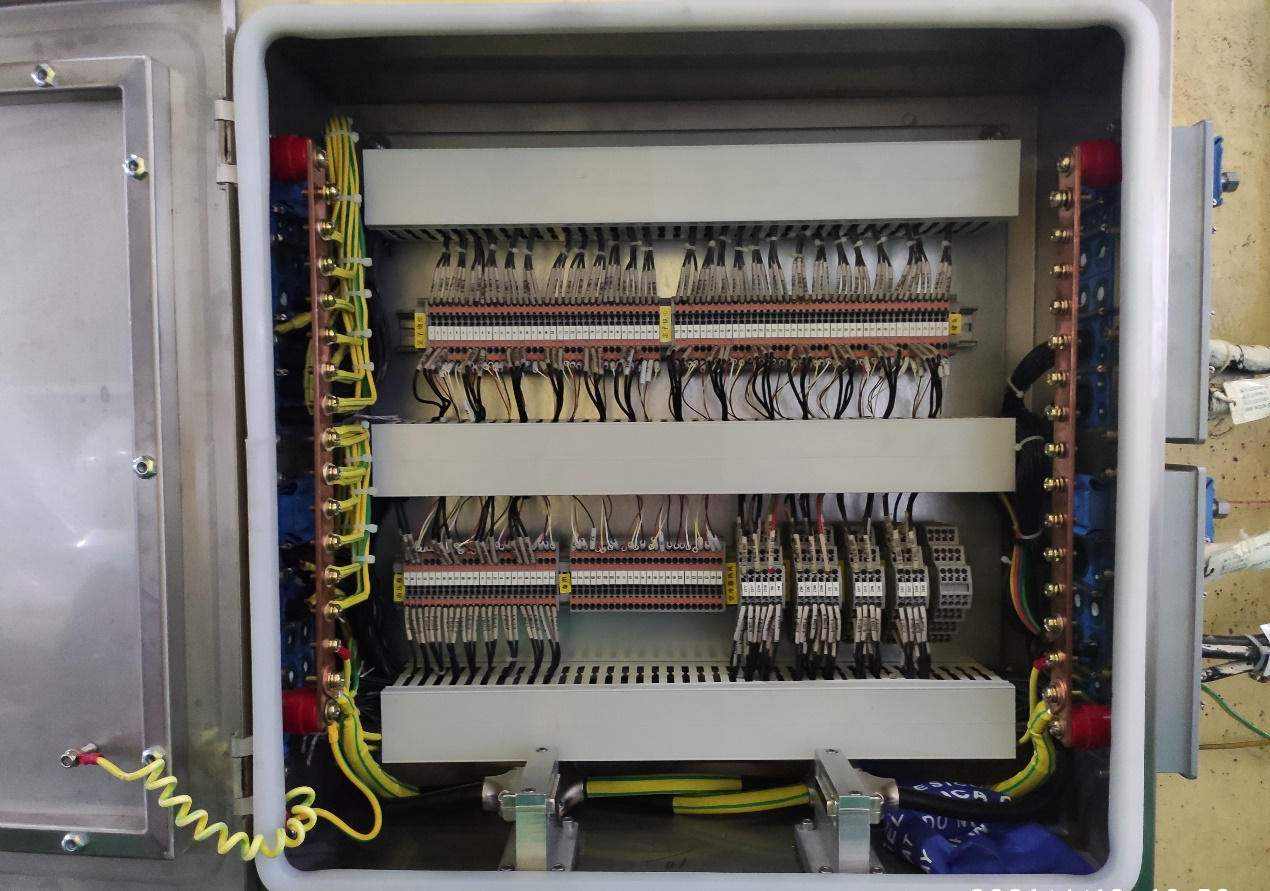

定子測溫端子箱結構圖

泰士特定子測溫端子箱

TESTECK

在定子耐壓測試時，創新性的使用了若干個插拔式連接器，即可實現在端子箱內將全部的測溫電阻進行短接，測試后拔下連接器，在工作期間，又可使測溫電阻保持斷開。

出線配置示意圖如下：

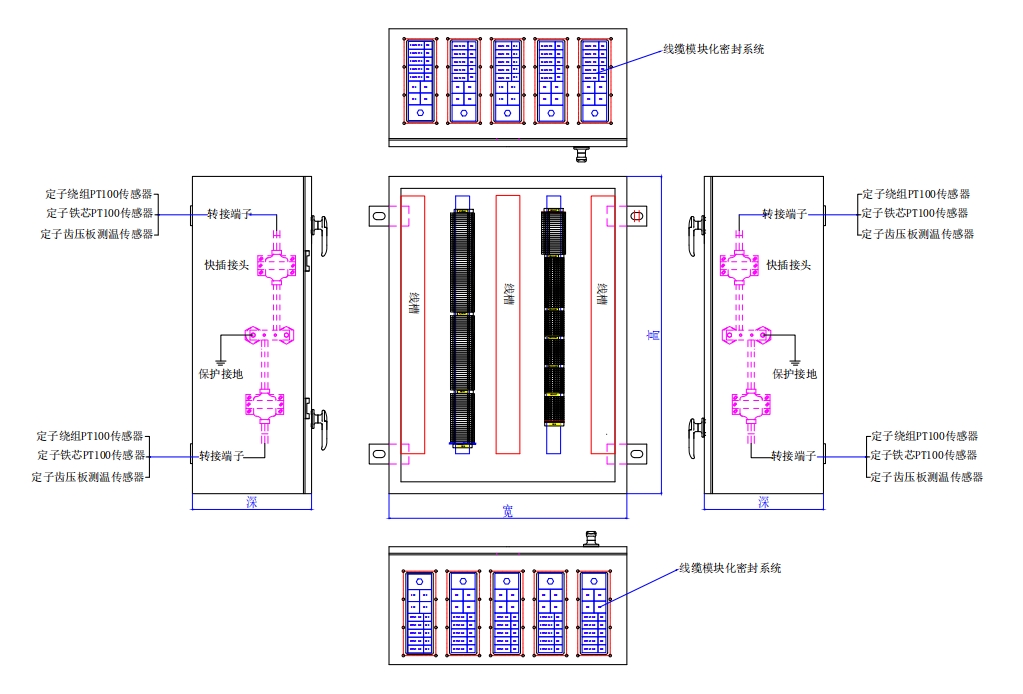

上下出線配置示意圖

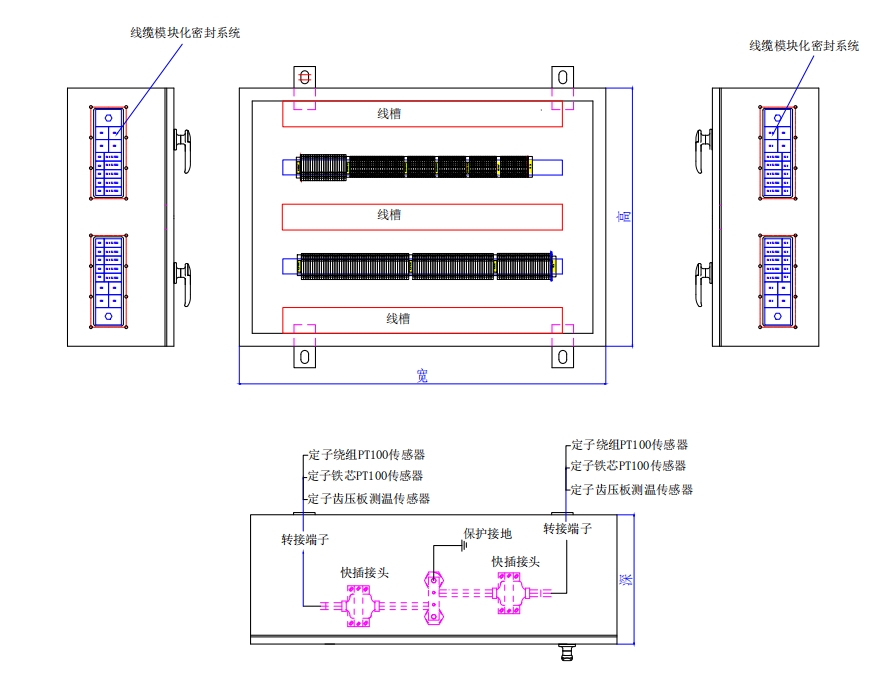

左右出現配置示意圖

箱體左右兩側各布置一組接地銅排，電阻側屏蔽層，箱體接地線及電阻短接插頭接地線都安裝到接地排上，電阻短接插頭另一側接到一進兩出端子上，機組正常運行時，插頭處于斷開狀態，定子耐壓試驗時，插頭處于閉合狀態，具體結構如下圖所示：

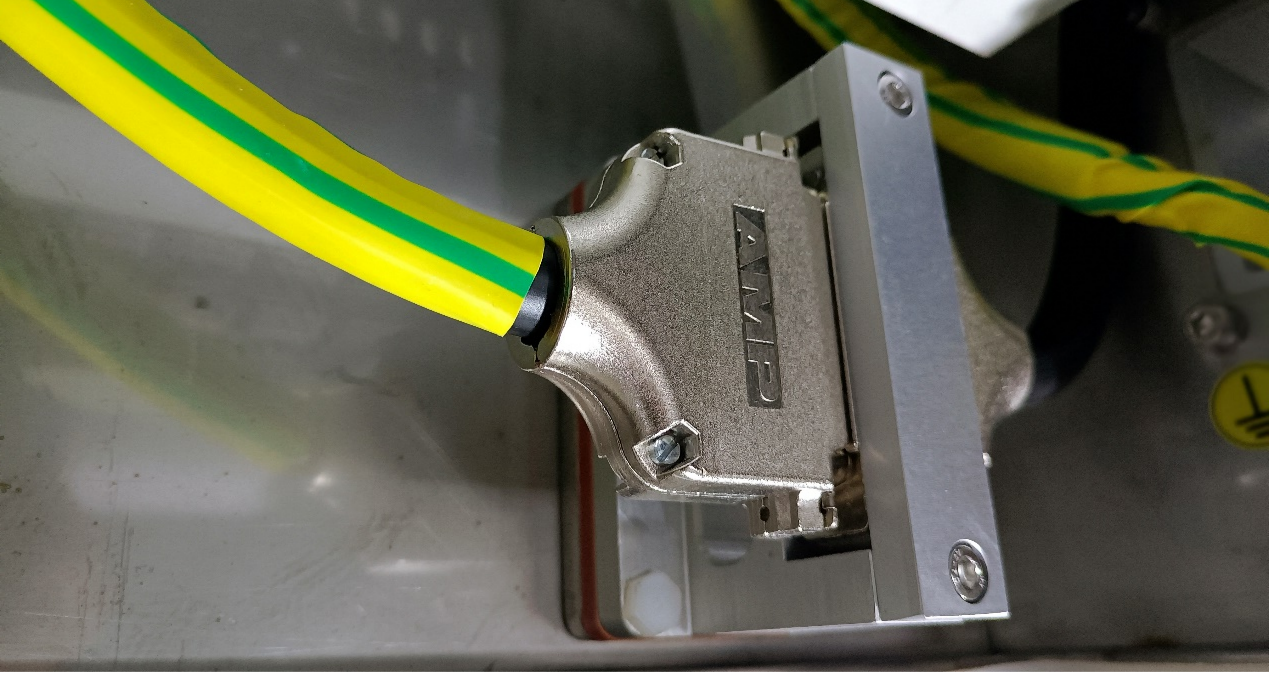

定子耐壓試驗閉合插頭

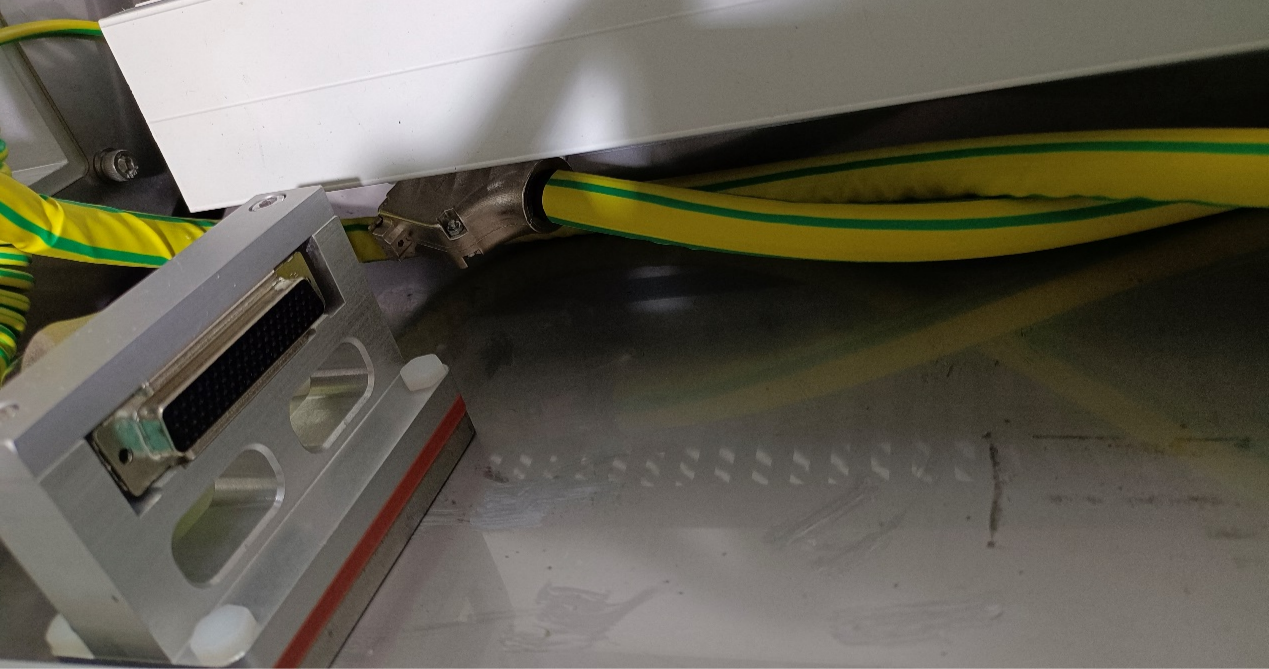

機組正常運行斷開插頭

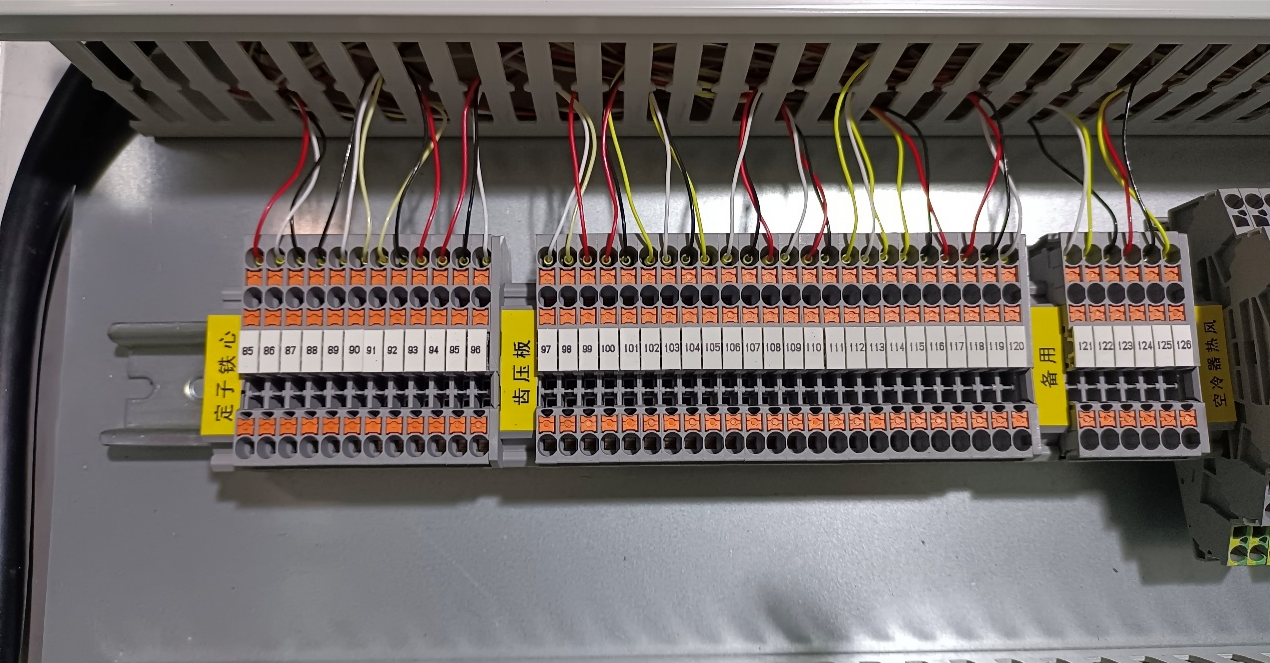

定子短接線及專用端子

箱體電纜出入口采用模塊化密封組件對實施防火及密封。既可以固定電纜又能達到防火要求。

模塊化密封組件是電纜過孔的極佳封堵產品，經過國家防火材料監督檢驗中心的型式試驗；具有“應急管理部消防產品合格評定中心”頒發的CCCF認證證書；具有優良的耐腐蝕性，耐臭氧、紫外線及濕熱老化，高低溫環境不龜裂，較低的拉很、壓縮永久變形以及高絕緣電氣強度。

產品材料不含鹵素等其它有害物質，煙毒性、煙密度、氧指數滿足HL3危險等級要求；模塊化密封組件具備IP68防護等級，具備抗振動沖擊的能力，能夠滿足技術規范書中的防火、密封性能及其它技術指標要求。

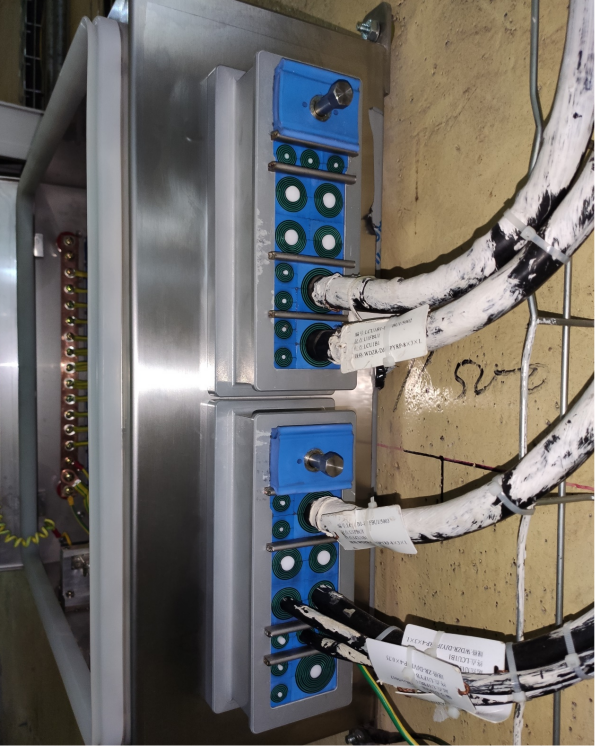

定子測溫端子箱密封結構

定子測溫端子箱優勢

TESTECK

1.提升工作效率。

在金沙江某電站的定子耐壓實驗中，須將發電機定子鐵芯、繞組和上下齒壓板RTD電纜引線在端子箱處短接接地，以往需要4名工人2天完成，而采用泰士特定子測溫端子箱改造后，僅需2名工人0.5小時即可完成，極大節省定子耐壓測試時間。

2.確保數據穩定。

拔插式段結設計不用拆接電纜，不會對端子接線孔和電纜線造成損傷，減少回路接觸不良造成的信號失真、測溫不準現象。

3.降低維護成本。

模塊式密封具有超強機械性能和密封、防火、防水性能，對箱體內部元器件及端子和觸點形成了更強勁的保護，減少出現故障的幾率，設備使用壽命可達30年。

定子測溫端子箱應用

TESTECK

快速拔插短接式測溫端子箱主要應用于應用于各種類型的電機，廣泛應用于水電、火電、核電、風電、能源化工、工業制造等領域。

泰士特測溫端子箱

泰士特科技是定子測溫端子箱等防火密封產品的專業生產企業，具備自主的設計研發、生產制造、檢測試驗、施工安裝、售前售后服務等全面、專業、規范的服務提供能力，具有全面、正規的企業資質、證書和產品的型式試驗報告。

目前該產品已在全國各發電、輸變電等電力相關企業投運多年，涉及的產品經過客戶實踐檢驗，能夠完美適應國內企業的實際工況需求。
